FIPE System B
Das Presssystem für thermische Gebäudenetze
Ohne Elastomer,
rein metallisch dichtend
Rohrverbindungen in sekundären Fernwärme- und Fernkältenetzen müssen hohen mechanischen und thermischen Belastungen standhalten. Klassische Verbindungsmethoden sind dabei oft aufwendig und zeitintensiv oder bieten nicht die gewünschten Sicherheitsfaktoren in Bezug auf die Langlebigkeit und Druckbeständigkeit.
Das FIPE System B wurde entwickelt, um Mediumrohre aus Stahl einfach, sicher und dauerhaft zu verbinden – ohne Schweissen und ganz ohne Elastomerdichtungen.
FIPE
System B
Mit dem FIPE System B lassen sich Montagezeiten verkürzen, Kosten senken und Abläufe auf der Baustelle effizienter gestalten. Ein Presssystem für dauerhaft dichte Verbindungen in thermischen Gebäudenetzen, – montiert in Minuten, zuverlässig über Jahrzehnte.
Das FIPE System B besteht aus Pressfittings und der passenden Installationsausrüstung. Die Rohrverbindung wird in drei einfachen Schritten hergestellt: 1) Rohrende schleifen und markieren 2) Fitting positionieren und verpressen 3) Rohrverbindung mit FIPE check kontrollieren. Das Ergebnis: rein metallisch dichtende, wartungsfreie Rohrverbindungen - für Einzelrohre.
Gemacht für
den Hochbau
Mit robustem Design, wartungsarmen Komponenten und handlichem Zubehör garantieren die Installationwerkzeuge ein sicheres und zuverlässiges Arbeiten.
Alle Geräte sind perfekt aufeinander abgestimmt und gewährleisten höchste Installationsqualität unter realen Baustellenbedingungen.
Presswerkzeug TX-030
Presswerkzeug TX-114
Presswerkzeug TX-060

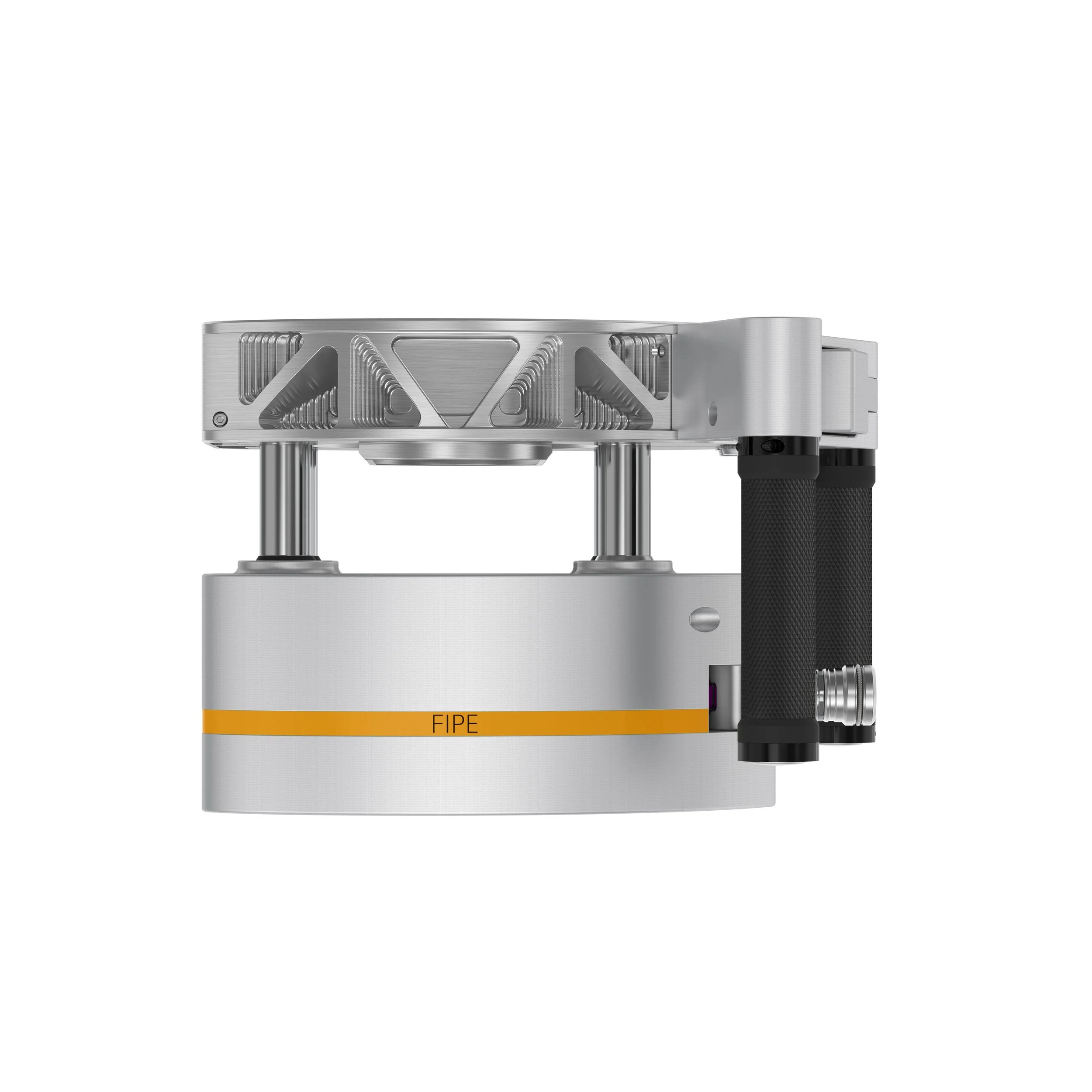

Presswerkzeug TX-088
Bandschleifer TS-114-18V
Rohrlehre PG-114
Hydraulikpumpe HP-114-18V
Entwickelt für
höchste Anforderungen

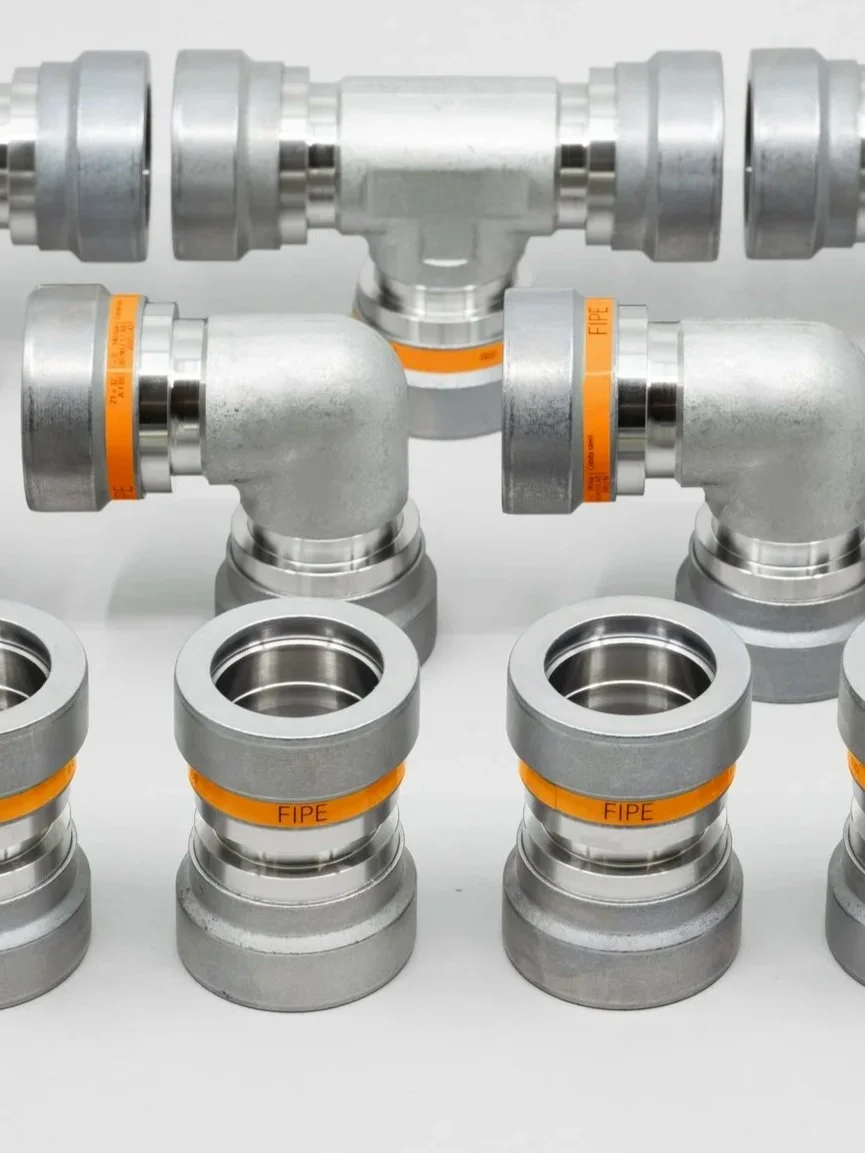

Das FIPE System B vereint beeindruckende Leistungswerte und hohe Sicherheitsreserven in einem umfassenden Sortiment an Fittings..
Die technische Spezifikation unterstreicht den hohen Standard, den FIPE in jeder Komponente umsetzt – für ein System, das den Anforderungen moderner thermischer Gebäudenetze gerecht wird.
Anwendung: Einzelrohre für Gebäudeinstallationen
Kompatible Medien: Flüssigkeiten und Gase
Dichtungsprinzip: Rein metallisch dichtend
Betriebsdruck: Bis 140 bar
Testdruck: Bis 210 bar
Berstdruck: Min. 560 bar
Temperaturbereich: -55 °C bis 300 °C
Fittingdimensionen: DN8 bis DN125
Rohrmaterial /-ausführung: Kohlenstoffstahl oder Edelstahl, geschweisst oder nahtlos
Rohre nach: EEN 10217-7, EN 10216-5, EN 10217-1 und -2, EN 10305-2 und -3, EN 253, EN-10216-1 und -2, EN 10305-1 und 4, EN 17415-1, ASTM A312
Getestet für
Jahrzehnte

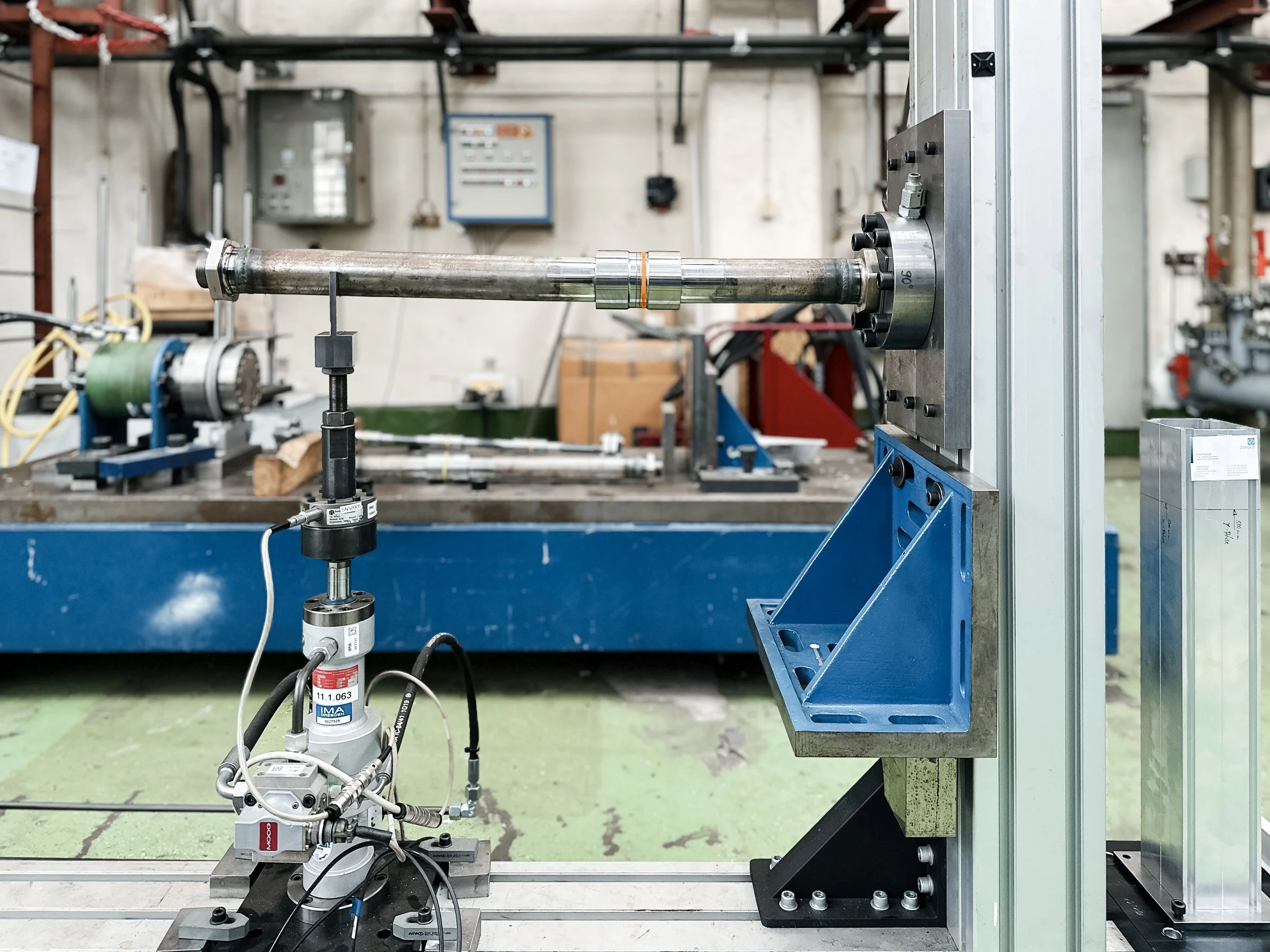

Das FIPE System B wurde nach den Anforderungen der Richtlinie IACS UR P2.11 (Type Approval of Mechanical Joints) geprüft. Im Rahmen dieser Tests wurden die Rohrverbindungen erfolgreich auf ihre Beständigkeit gegenüber Betriebs- und Berstdruck, Vakuum, Vibrationen sowie thermische Belastungen geprüft.
Dies unterstreicht die erwartete Lebensdauer von mindestens 50 Jahren und bestätigt die Zuverlässigkeit des FIPE Systems B im Langzeiteinsatz.
Geprüft nach: IACS UR P2.111
Ihr Nutzen
im Einsatz
Das FIPE System B bietet Ihnen eine moderne, sichere und effiziente Alternative zu herkömmlichen Schweissverfahren und Niederdruck-Presssystemen.
Dank seiner durchdachten Konstruktion, des klar definierten Montageprozesses und der mobilen, handlichen Installationsausrüstung gewährleistet unser System eine konstant hohe Verbindungsqualität – ohne hochspezialisiertes Fachpersonal und ohne Elastomerdichtungen.
Das Ergebnis: eine wirtschaftliche, einfach anwendbare und langlebige Lösung für den zuverlässigen Sekundärnetzbau der Zukunft.
-
Deutlich verkürzte Prozesszeit beim Verbinden zweier Rohre
Installation bei geringen Platzverhältnissen möglich
Reduzierte Stillstandszeiten bei Reparaturen und Nachrüstungen
-
Keine Heissarbeiten erforderlich
Keine gesundheitsschädlichen Emissionen für den Anwender
Weniger Genehmigungen und Sicherheitsauflagen
-
Prozesssicherheit durch reproduzierbare Arbeitsabläufe
Keine Elastomerdichtungen
Hohe lebensdauer aufgrund rein metallischer Dichtung
-
Geringere Abhängigkeit von hochqualifiziertem Schweisspersonal
Einfache Schulung und schnelle Einarbeitung der Anwender
Hohe Mobilität der Installationswerkzeuge
FIPE Kunden.
Unsere beste Referenz.
Das FIPE System B ist seit 2012 erfolgreich im Einsatz.
Bis heute wurden weltweit hunderttausende von Fittings installiert – zuverlässig, langlebig und wirtschaftlich.Durch kurze Montagezeiten und einen deutlich vereinfachten Baustellenablauf überzeugt das System nicht nur technisch, sondern auch durch seine hohe Kosteneffizienz.
Heute vertraut eine stetig wachsende Kundschaft auf FIPE, wenn es um sichere Verbindungen in Fernwärme- und Fernkältenetzen geht. Gerne stellen wir Ihnen auf Anfrage eine aktuelle Übersicht zu unseren Referenzprojekten zur Verfügung.
