FIPE System E
Das Presssystem für erdverlegte
thermische Netze
Effiziente Rohrverbindungen für moderne Fernwärmsysteme
Rohrverbindungen in primären Fernwärme- und Fernkältenetzen müssen höchsten mechanischen und thermischen Belastungen standhalten. Klassische Verbindungsmethoden sind dabei oft aufwendig, fehleranfällig und zeitintensiv.
Das FIPE System E wurde entwickelt, um Mediumrohre aus Stahl einfach, sicher und dauerhaft zu verbinden – selbst dort, wo aufgrund der Erdverlegung die Bewegung der Rohre nur beschränkt möglich ist.
FIPE
System E
Mit dem FIPE System E lassen sich Montagezeiten verkürzen, Kosten senken und Abläufe auf der Baustelle effizienter gestalten. Ein Presssystem für dauerhaft dichte Verbindungen in erdverlegten thermischen Netzen, – montiert in Minuten, zuverlässig über Jahrzehnte.
Das FIPE System E besteht aus Pressfittingen, Stützhülsen und der passenden Installationsausrüstung. Die Rohrverbindung wird in vier einfachen Schritten hergestellt: 1) passende Stützhülse auswählen 2) Rohrende schleifen und markieren 3) Fitting positionieren und verpressen 4) Rohrverbindung mit FIPE check kontrollieren.
Das Ergebnis: rein metallisch dichtende, wartungsfreie Rohrverbindungen - für Einzel- und Doppelrohre.
Mit robustem Design, wartungsarmen Komponenten und handlichem Zubehör garantieren die Installationwerkzeuge ein sicheres und zuverlässiges Arbeiten.
Alle Geräte sind perfekt aufeinander abgestimmt und gewährleisten höchste Installationsqualität unter realen Baustellenbedingungen.
Gemacht für
den Tiefbau
Presswerkzeug TU-114
Presswerkzeug TU-088
Presswerkzeug TU-060
Bandschleifer TS-114-18V
Bandschleifer QS-114-18V
Rohrlehre PG-114
Hydraulikpumpe HP-114-18V
Entwickelt für
höchste Anforderungen
Das FIPE System E vereint robuste Konstruktion, präzise Fertigung und kompromisslose Qualität.
Die technische Spezifikation unterstreicht den hohen Standard, den FIPE in jeder Komponente umsetzt – für ein System, das den Anforderungen moderner thermischer Netze gerecht wird.
Anwendung: Einzelrohre und Doppelrohre
Kompatible Medien: Flüssigkeiten und Gase
Dichtungsprinzip: Rein metallisch dichtend
Betriebsdruck: Bis 100 bar
Testdruck: Bis 150 bar
Berstdruck: Min. 400 bar
Temperaturbereich: -55 °C bis 300 °C
Fittingdimensionen: DN20 bis DN100
Rohre nach: EN 10217-1, EN 10217-2, EN 253, EN 15698, EN 10217-7, EN 10216-5
Rohrmaterial /-ausführung: Kohlenstoffstahl oder Edelstahl, geschweisst oder nahtlos
Getestet für
Jahrzehnte

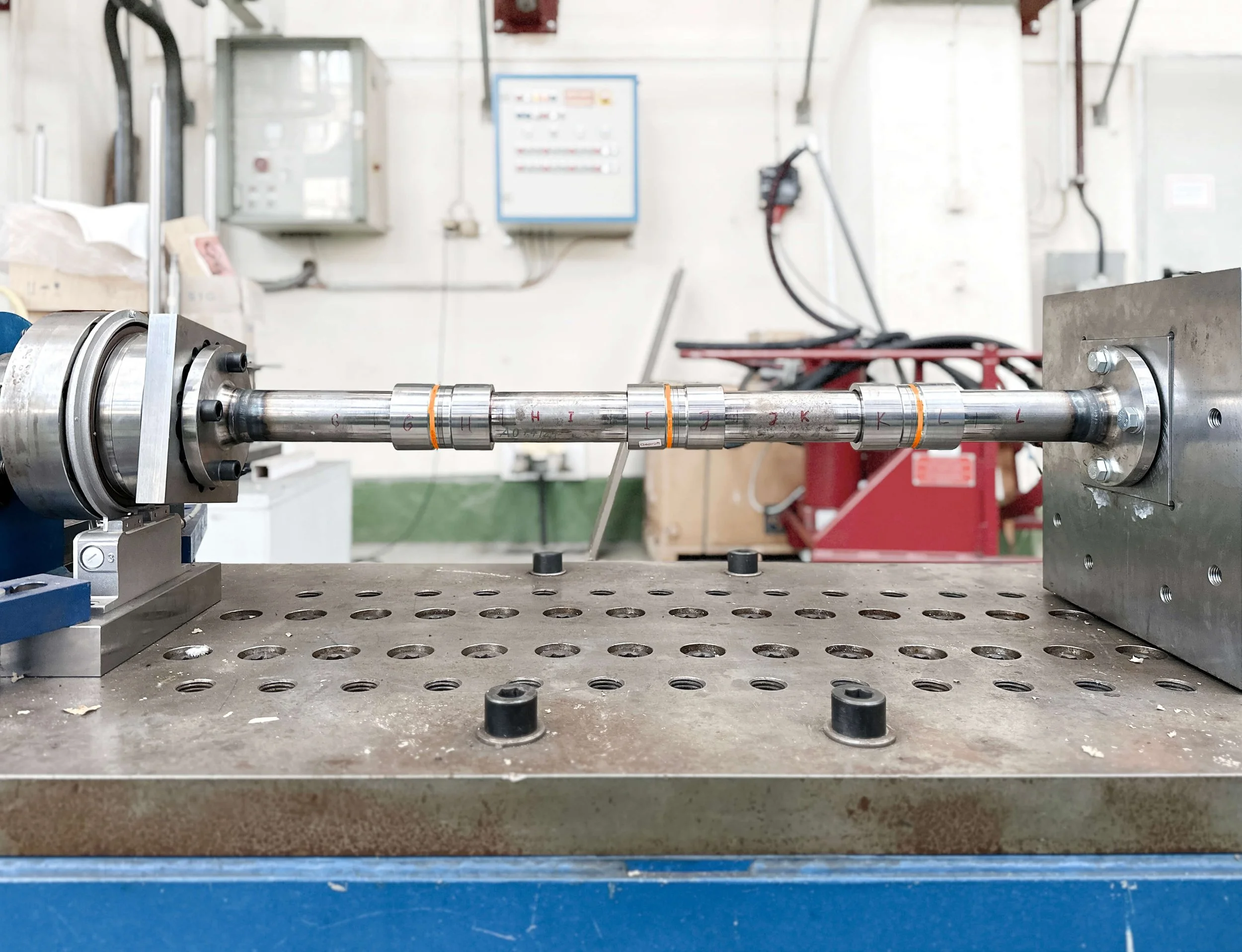

Das FIPE System E wurde nach geltenden Normen und Richtlinien geprüft. Im Rahmen dieser Tests wurden die Rohrverbindungen erfolgreich auf ihre Beständigkeit gegenüber Biege-und Torsionsbelastungen sowie Druck-und Zugspannungen bis zu 190 MPa getestet –über 1’000 Lastwechsel hinweg.
Dies bestätigt die geforderte Lebensdauer von mindestens 30 Jahren und unterstreicht die Zuverlässigkeit des FIPE Systems E im Langzeiteinsatz.
Geprüft nach: EN 13941, EN 17415, EN 488 und AGFW FW 449
Das FIPE System E bietet Ihnen eine moderne, sichere und effiziente Alternative zu herkömmlichen Schweissverfahren.
Durch seine durchdachte Konstruktion, dem klar definierten Montageprozess sowie der mobilen und handlichen Installationsausrüstung ermöglicht unser System eine gleichbleibend hohe Verbindungsqualität - ohne hochspezialisiertes Fachpersonal und unabhängig von Witterung und Einsatzort.
Die Lösung für eine wirtschaftliche, einfach anzuwendende und langlebige Rohrverbindung – für den zuverlässigen Primärnetzbau der Zukunft.
Ihr Nutzen
im Einsatz
-
Deutlich verkürzte Prozesszeit beim Verbinden zweier Rohre
Arbeiten auch bei Wind und Wetter möglich
Reduzierte Stillstandszeiten bei Reparaturen und Nachrüstungen
-
Keine Heissarbeiten erforderlich
Keine gesundheitsschädlichen Emissionen für den Anwender
Weniger Genehmigungen und Sicherheitsauflagen
-
Prozesssicherheit durch reproduzierbare Arbeitsabläufe
Keine Röntgenkontrollen erforderlich
Verbinden von Rohren auch bei nachlaufendem Wasser möglich
-
Geringere Abhängigkeit von hochqualifiziertem Schweisspersonal
Einfache Schulung und schnelle Einarbeitung der Anwender
Hohe Mobilität der Installationswerkzeuge
FIPE Kunden.
Unsere beste Referenz
Das FIPE System E ist seit 2022 erfolgreich im Einsatz.
In zahlreichen europäischen Ländern wurden bereits mehrere hundert Fittings erdverlegt installiert – zuverlässig, langlebig und wirtschaftlich.
Heute vertraut eine stetig wachsende Kundschaft auf FIPE, wenn es um sichere Verbindungen in Fernwärme- und Fernkältenetzen geht.
Gerne stellen wir Ihnen auf Anfrage eine aktuelle Übersicht zu unseren Referenzprojekten zur Verfügung.
